產品材料:母體:黃銅 /公頭:黃銅 /
.產品描述:單手操作，單開閉閥。
產品應用:HS-17系列接頭廣泛應用于氣動工具、測量和控制設備、壓縮空氣。
互換性:德國利達時（RECTUS）17KA系列。
13901431334（微信同號）

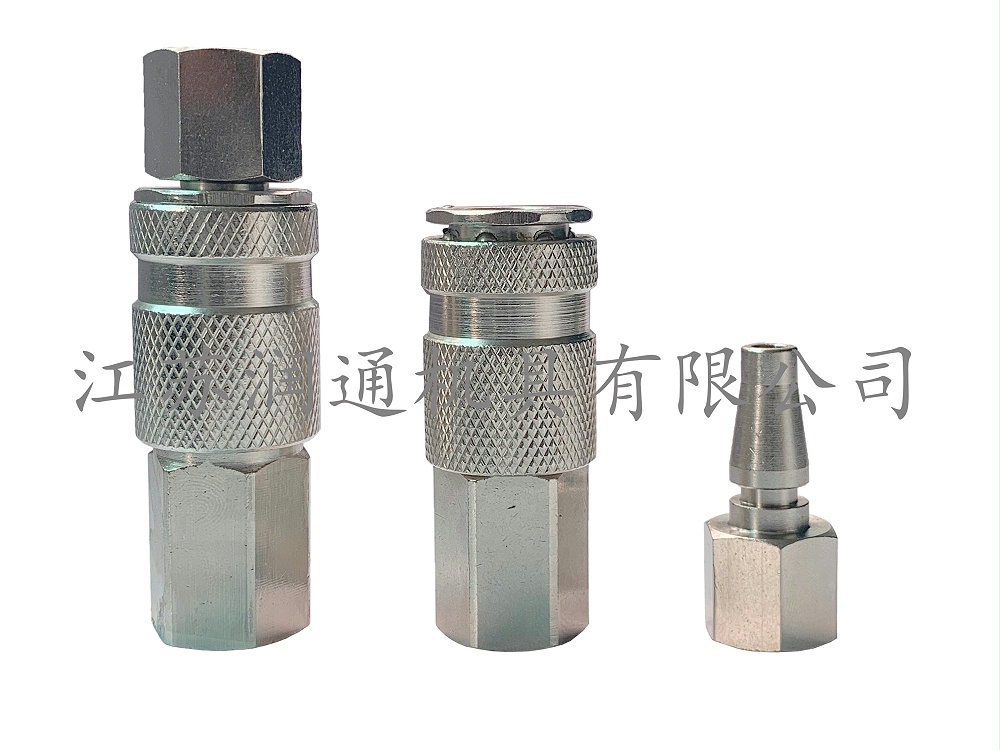

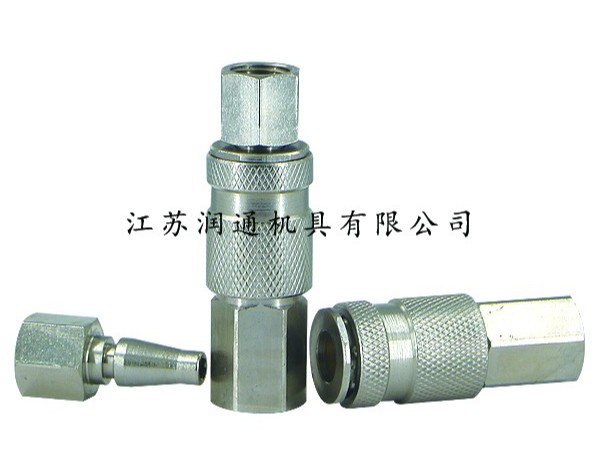

HS-17開閉式氣動快速接頭具有以下特征
產品描述：單手操作，單開閉閥
技術優(yōu)勢：單手操作，大流量
工作壓力：1.0Mpa
工作溫度：-20℃+120℃
產品應用：HS-17系列接頭廣泛應用于氣動工具、測量和控制設備、壓縮空氣
互換性：德國利達時（RECTUS）17KA系列
| PART NO. | LS |
ΦD |
HEX1 | A | T | ￠d |
| HS-17-02SM | 62.5 | 23.5 | 19 | 13 | ZG1/4 | 7 |
| HS-17-03SM | 59.5 | 23.5 | 19 | 13 | ZG3/8 |
11 |
| HS-17-04SM | 60 | 23.3 | 22 | 14 | ZG1/2 | 14 |
| PART NO. | LP | C | HEX2 | A | T | ￠d |
| HS-17-02PM | 44 | 25 | 14 | 13 | ZG1/4 | 4.6 |
| HS-17-03PM | 44.5 | 25 | 17 | 13 | ZG3/8 | 4.6 |
| PART NO. | LS |
ΦD |
HEX1 | A | T | ￠d |

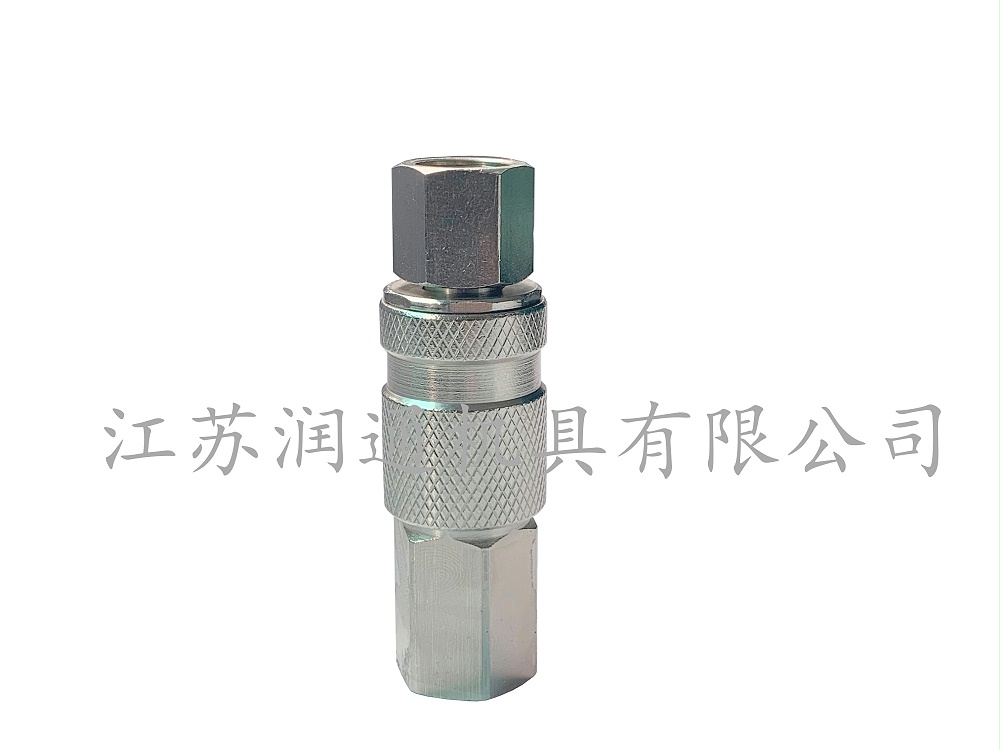

| HS-17-02SF | 58 | 23.3 | 19 | 10 | G1/4 |
14 |
| HS-17-03SF | 57 | 23.3 | 19 | 9 | G3/8 |
14 |
| HS-17-04SF | 60 | 23.3 | 24 | 12 | G1/2 | 14 |
| PART NO. | LP | C | HEX2 | A |
T |
￠d |

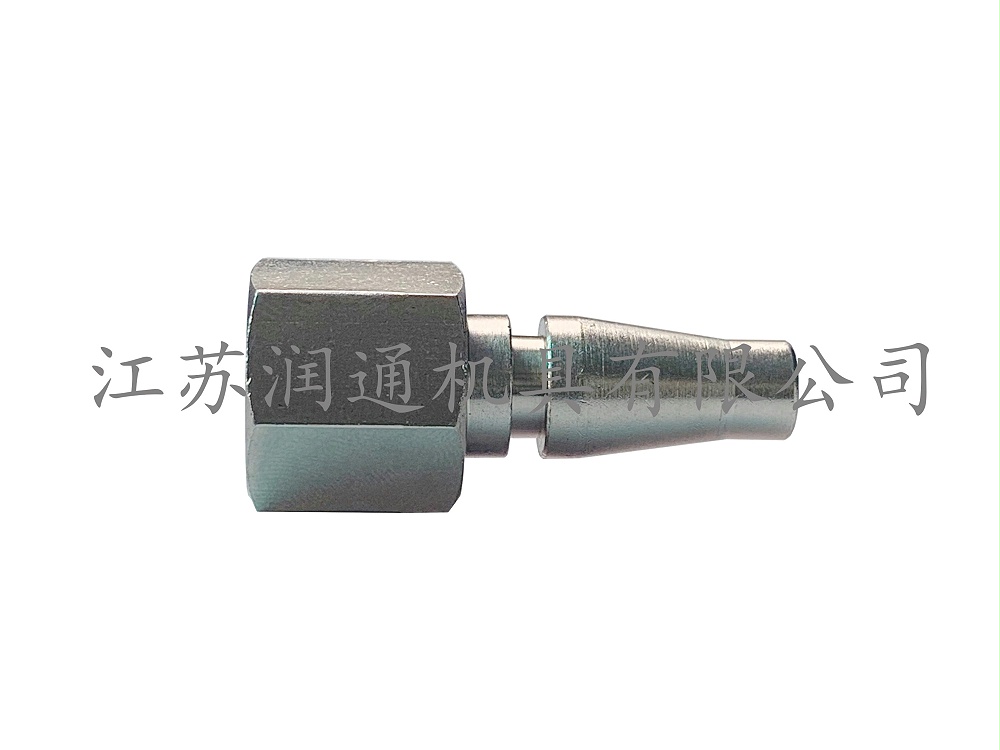

| HS-17-02PF | 41 | 25 | 17 | 13 | G1/4 | 4.6 |
| HS-17-03PF | 41 | 25 | 19 | 13 | G3/8 | 4.6 |
| PART NO. | LS |
ΦD |
HEX1 | A | T | ￠d |
| HS-17-01SH | 72 | 23.5 | 19 | 20 | 7 | 4 |
| HS-17-02SH | 76 | 23.3 | 19 | 25 | 10 | 5 |
| HS-17-03SH | 76 | 23.3 | 19 | 25 | 13 | 7.5 |
| PART NO. | LP | C |
￠CP |
A |
￠T |
￠d |
| HS-17-01PH | 47.5 | 25 | 15 | 20 | 7 | 4.6 |
| HS-17-02PH | 52.5 | 25 | 15 | 25 | 9 | 4.6 |
| HS-17-03PH | 52.5 | 25 | 15 | 25 | 11 | 4.6 |
